圓筒洗礦機進料粒度

0-230mm

圓筒洗礦機處理量

10-350t/h

圓筒洗礦機加工物料

河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石等

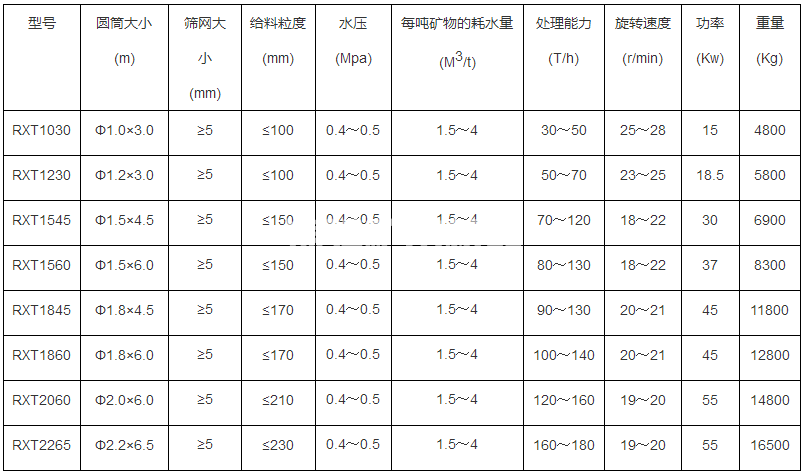

圓筒洗礦機技術參數

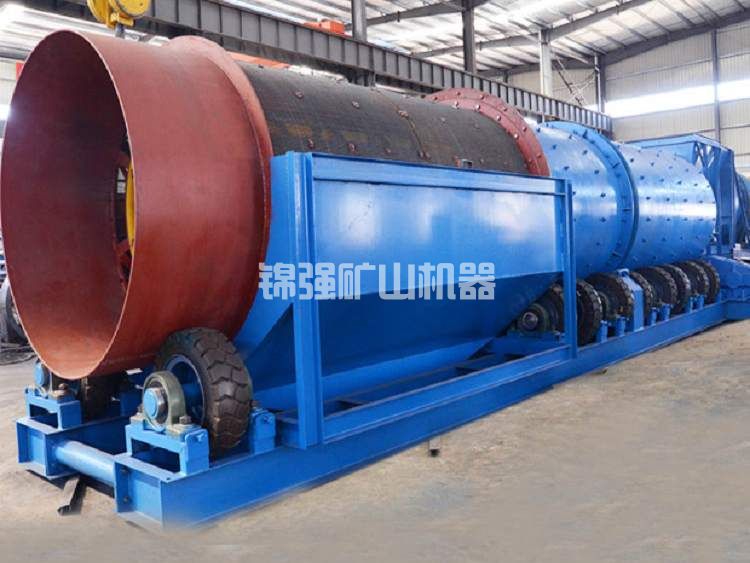

圓筒洗礦機設備介紹

處理黏濕物料是圓筒洗礦機的拿手活，特別是含泥量高、容易堵破碎機的礦石。筒體旋轉帶動物料相互摩擦，配合噴水沖刷，能把礦石表面的泥巴洗干凈。比沖洗篩分一體機占地小，但處理能力不輸，國內不少選礦廠用它解決原礦含泥問題。

圓筒洗礦機的工作原理

這臺設備說白了就是一個傾斜安裝的旋轉大滾筒。物料從一端給進去，筒體慢慢轉，物料在里邊被提升到一定高度再掉下來，石頭碰石頭、石頭碰筒壁，泥巴就被打散了。噴水管從筒體上方往下沖水，泥變成泥漿從筒壁上的孔流出去，干凈的礦石從另一端排出來。

整個過程很像洗衣服——泡、搓、漂洗一步到位。圓筒洗礦機的洗滌效果好不好，關鍵看筒體轉速和噴水壓力怎么配合。轉太快礦石拋不起來，轉太慢搓洗力度不夠。

主要結構組成

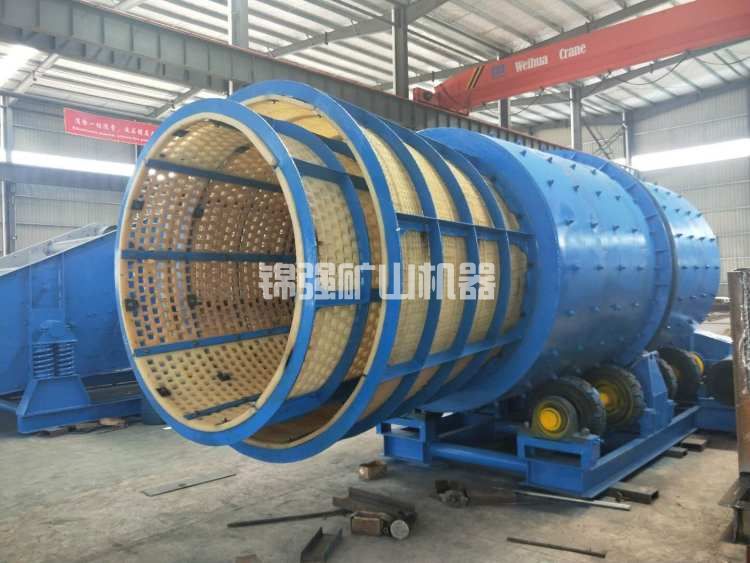

筒體：用耐磨鋼板卷制，筒壁上開有篩孔，泥漿從這里排走。筒體內壁焊有揚料板和導料板，一個負責把物料抄起來，一個負責把物料往前推。

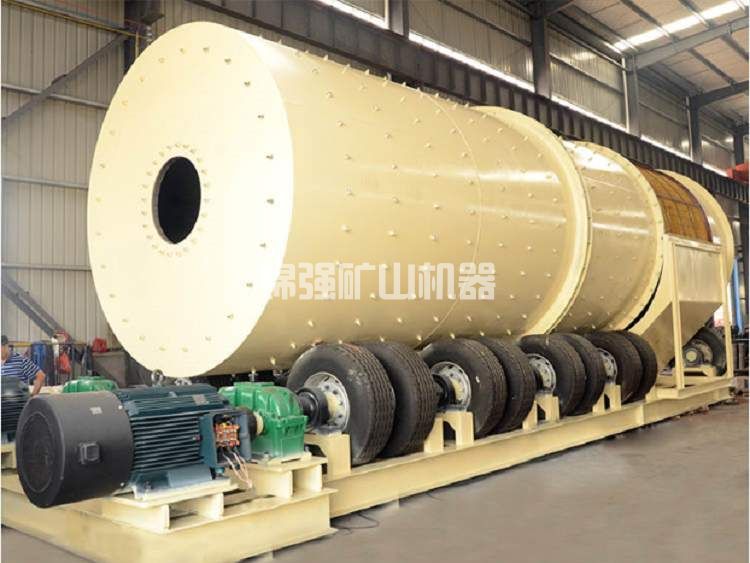

傳動系統：電機、減速機、小齒輪、大齒圈。大齒圈固定在筒體上，小齒輪帶著它轉。轉速一般在每分鐘10-20轉之間，比球磨機慢得多。

托輪裝置：兩組托輪支撐著筒體，托輪軸上有調心軸承，能適應筒體的微小變形。

噴水系統：沿筒體長度布置多排噴水管，噴嘴角度可調。水壓不用太高，0.2-0.4兆帕就夠了。

進出料裝置：進料端有導料槽，保證物料順利進入筒體；出料端有排料溜槽，篩上物和篩下物分開排出。

設備類型對比

圓筒洗礦機選哪種類型，主要看你的原礦含泥量和成品粒度要求。含泥特別高的（超過40%），建議用雙筒或加長筒體；只是表面浮塵清洗，普通型就夠了。

核心技術參數

筒體直徑：1.2米到3.6米。直徑越大處理能力越大，但設備也更重。

筒體長度：4米到12米。長筒體洗滌時間長，適合黏土含量高、難洗的礦石。

傾角：3度到8度。傾角大出料快，但洗滌時間短；傾角小洗得干凈但處理量下降。

處理能力：一般在20-150噸/小時之間。具體看物料性質和水分含量。

電機功率：15千瓦到250千瓦。圓筒洗礦機功率比同規格球磨機小很多，因為主要是滾動摩擦。

篩孔尺寸：5毫米到50毫米。篩孔決定分離粒度，一般按后續破碎機的給礦粒度上限來定。

圓筒洗礦機優勢和特點

1、廣泛應用于含泥量較高的礦石前序清洗工作；可清洗各種難洗大塊礦石，清洗效率高達99%。

2、低速旋轉功耗低，節約成本；

3、結構簡單，性能穩定，產量大。

4、故障率低，耐磨零件使用壽命長。

5、大型圓筒式洗礦機處理能力大，洗礦能力強；

6、 長形的洗礦筒體使得物料在內的逗留時間長，充分且有力地將物料完全分散；

7、 大型圓筒式洗礦機筒體采用加厚型鋼板；

8、圓筒洗礦機采用重型軸承，齒輪和托輪；

9、大輸出功率的電機和齒輪系統產生高效的扭矩；

10、大型圓筒式洗礦機高壓沖洗水沖洗圓筒內壁；

11、大型圓筒式洗礦機最大進料粒度可達230mm。

洗得透：靠物料自磨，不是靠強力攪拌，對礦石顆粒破壞小。圓筒洗礦機洗出來的礦石表面干凈，泥巴去除率能達到85%以上。

適應性強：給礦粒度范圍寬，從幾毫米到300毫米都能處理。含水率高的黏泥團直接喂進去也不怕堵。

運行成本低：筒體轉速慢，磨損件主要是揚料板和襯板，換一套能用一年以上。單位處理量的電耗和鋼耗都比槽式洗礦機低30%左右。

故障率低：結構簡單，除了齒輪和軸承，沒多少活動部件。現場操作工普遍反映圓筒洗礦機是破碎篩分系統里最省心的設備。

適用場景與可加工物料

圓筒洗礦機主要用在以下環節：

• 破碎前的預洗：原礦含泥量高，直接進破碎機會糊腔，先用圓筒洗礦機把泥洗掉

• 砂石骨料生產：洗掉河卵石或山砂表面的泥粉，提高成品潔凈度

• 氧化礦選別前準備：很多氧化礦表面有一層黏土或鐵質薄膜，不洗掉影響藥劑作用

可加工的物料包括：鐵錳礦、紅土鎳礦、石灰石、白云石、磷礦、鋁土礦、河卵石、風化花崗巖等。只要是黏濕、易結塊的礦石，圓筒洗礦機基本都能處理。

常見型號及處理能力

國內常用的圓筒洗礦機規格有：

• Φ1.2×4.0米：處理能力20-40噸/小時，配15-22千瓦電機，適合小型選廠或制砂線

• Φ1.5×5.0米：處理能力40-70噸/小時，配30-45千瓦電機，中等規模礦山常用

• Φ1.8×6.0米：處理能力60-100噸/小時，配55-75千瓦電機，適用面最廣

• Φ2.2×7.5米：處理能力80-130噸/小時，配90-110千瓦電機，大型選廠主流配置

• Φ2.6×8.0米：處理能力100-150噸/小時，配132-160千瓦電機，特大型礦山使用

圓筒洗礦機選型號時，建議按實際處理量留出20%的富余。因為原礦含水量和含泥量有波動，留點余量生產線更穩。

安裝注意事項

基礎要夠結實。圓筒洗礦機運行時筒體內物料分布不均，會產生動載荷，混凝土基礎重量一般取設備重量的3-5倍。

筒體中心線要對齊。托輪和筒體中心線的夾角通常為60度，兩邊托輪高度差不能超過1毫米，否則筒體會跑偏。

噴水管位置要試。水從進料端到出料端應該有梯度，進料端水壓稍大，后面逐漸減小，這樣泥漿不會在筒體前段就變稀流失。

操作要點與維護保養

開車前：檢查各潤滑點油位，齒輪嚙合面要有油膜；手動盤車一圈，確認沒有卡滯；噴水管路打開放氣，確保水流順暢。

運行中：觀察筒體是否左右竄動，正常應在±3毫米范圍內；聽齒輪嚙合聲音，有周期性撞擊聲說明齒面磨損或間隙過大；看排出的泥漿濃度，太稀說明水量過大，太稠說明洗滌不充分。

停機后：繼續噴水3-5分鐘，把筒內積料沖干凈；檢查襯板和揚料板的磨損情況，磨穿的要及時換；清理篩孔堵塞，圓筒洗礦機篩孔被泥巴糊住是常見問題，每周至少捅一次。

日常保養：托輪軸承每半個月加一次潤滑脂；大齒圈和小齒輪每周檢查一次齒面潤滑；托輪表面如果出現凹坑或臺階，要及時車削修復。

常見故障及處理

選型建議

圓筒洗礦機選型分三步走：

第一步，看物料。測原礦含水率、含泥率、黏土塑性指數。塑性指數高的黏土（超過15），需要加長筒體或增加洗滌時間。

第二步，定處理量。根據選廠每天處理的原礦噸數，換算成小時處理量。圓筒洗礦機按小時處理量選型，不要按日處理量毛估。

第三步，配前后設備。圓筒洗礦機前面要配振動給料機，后面一般跟振動篩或破碎機。洗礦機出料直接進破碎的話，篩孔尺寸要和破碎機進料口匹配。

給一個具體建議：處理鐵錳礦這類中等硬度礦石，含泥量20-30%，用Φ1.8×6.0米圓筒洗礦機比較合適；處理紅土鎳礦這種高黏土物料，建議上Φ2.2×7.5米甚至更長的型號。

圓筒洗礦機是處理黏濕礦石的實用設備，結構簡單、洗得干凈、維護方便。選型時重點看物料性質和處理量，安裝時基礎要牢、對中要準，日常用好噴水、管好襯板，設備能用很多年。

如果你正在為原礦含泥高、破碎機老堵、篩分效率低發愁，不妨考慮加一臺圓筒洗礦機。從現場反饋來看，這筆投入一般半年到一年就能通過減少停機、提高后續作業效率賺回來。
